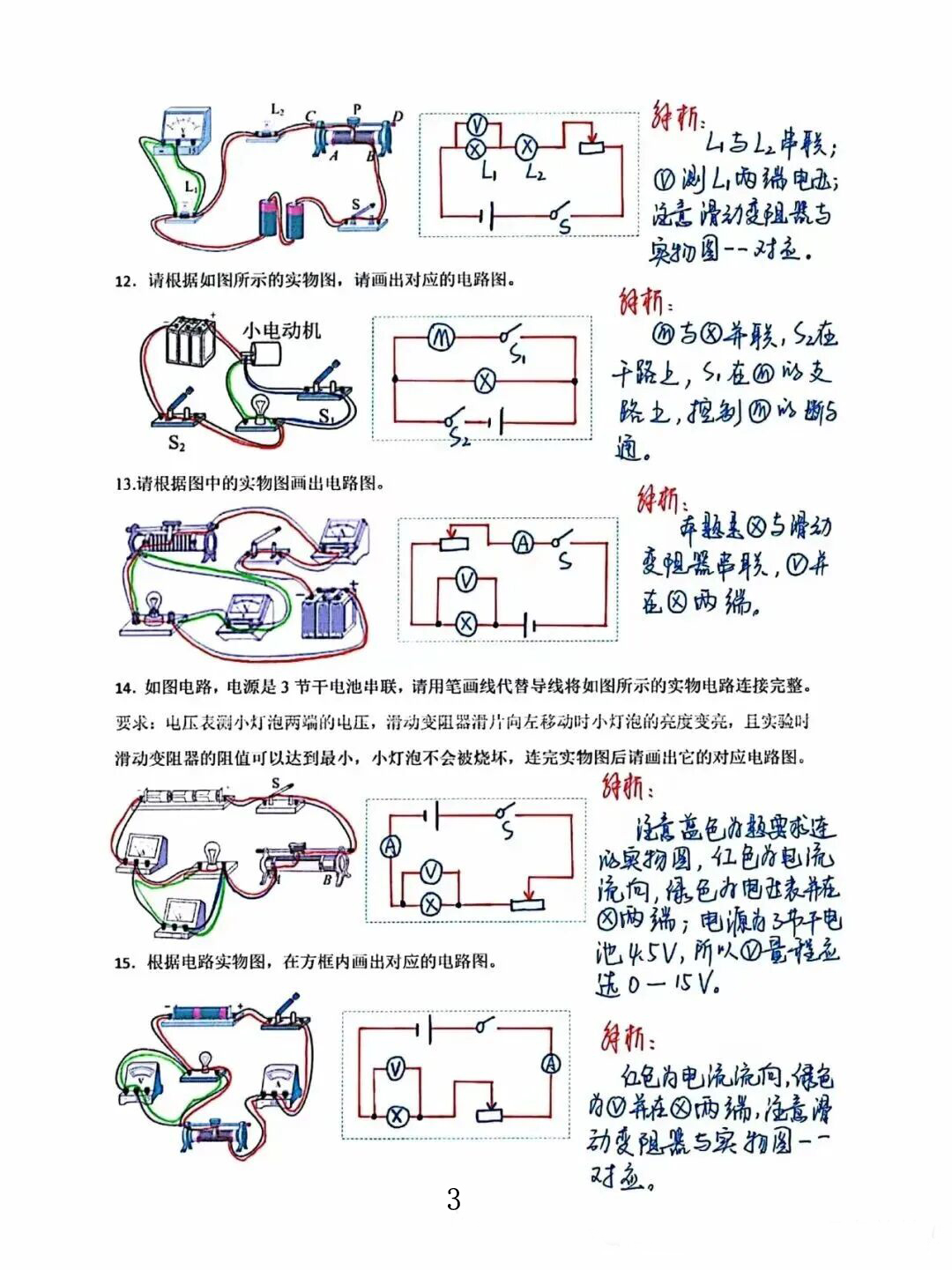

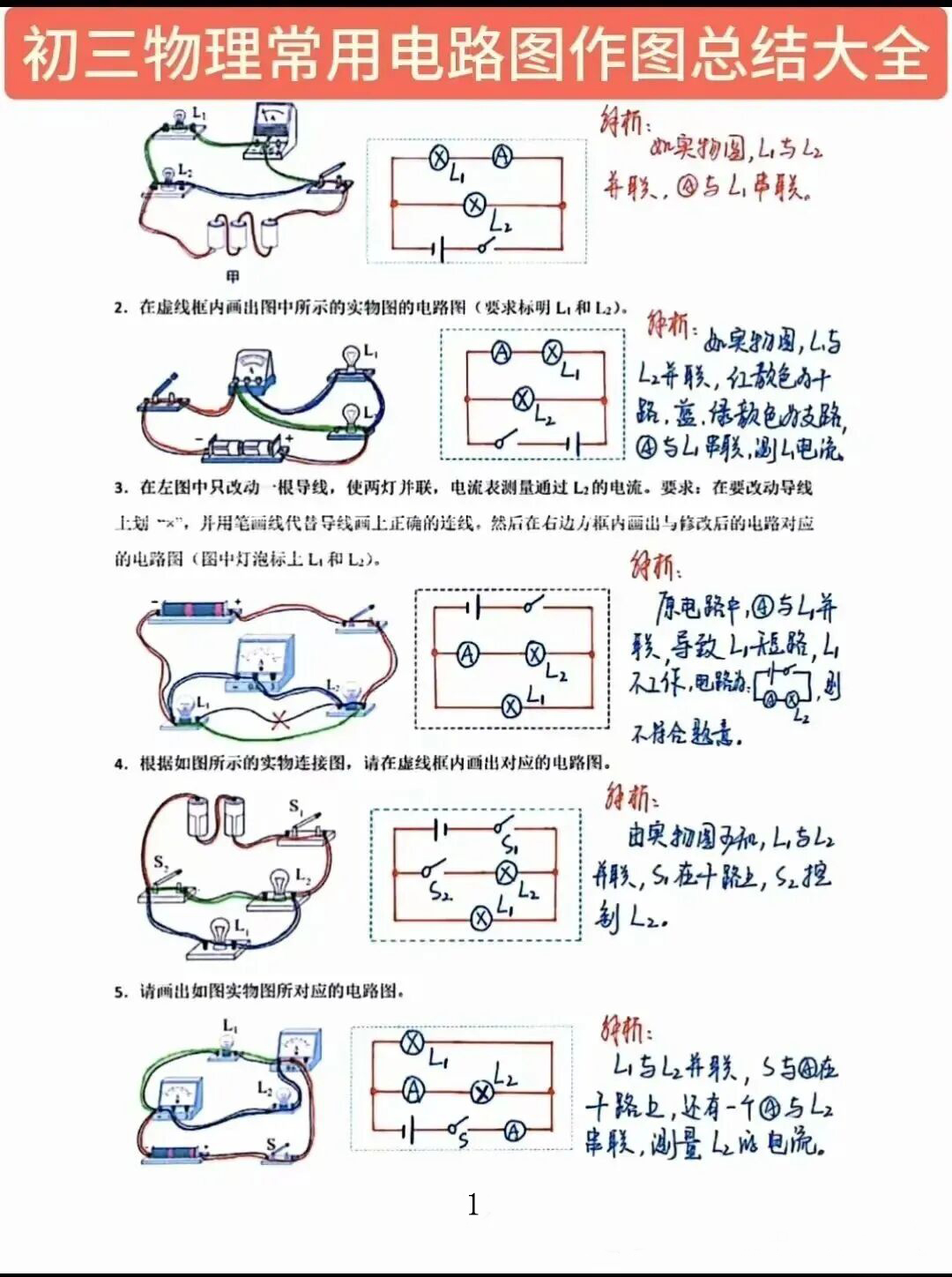

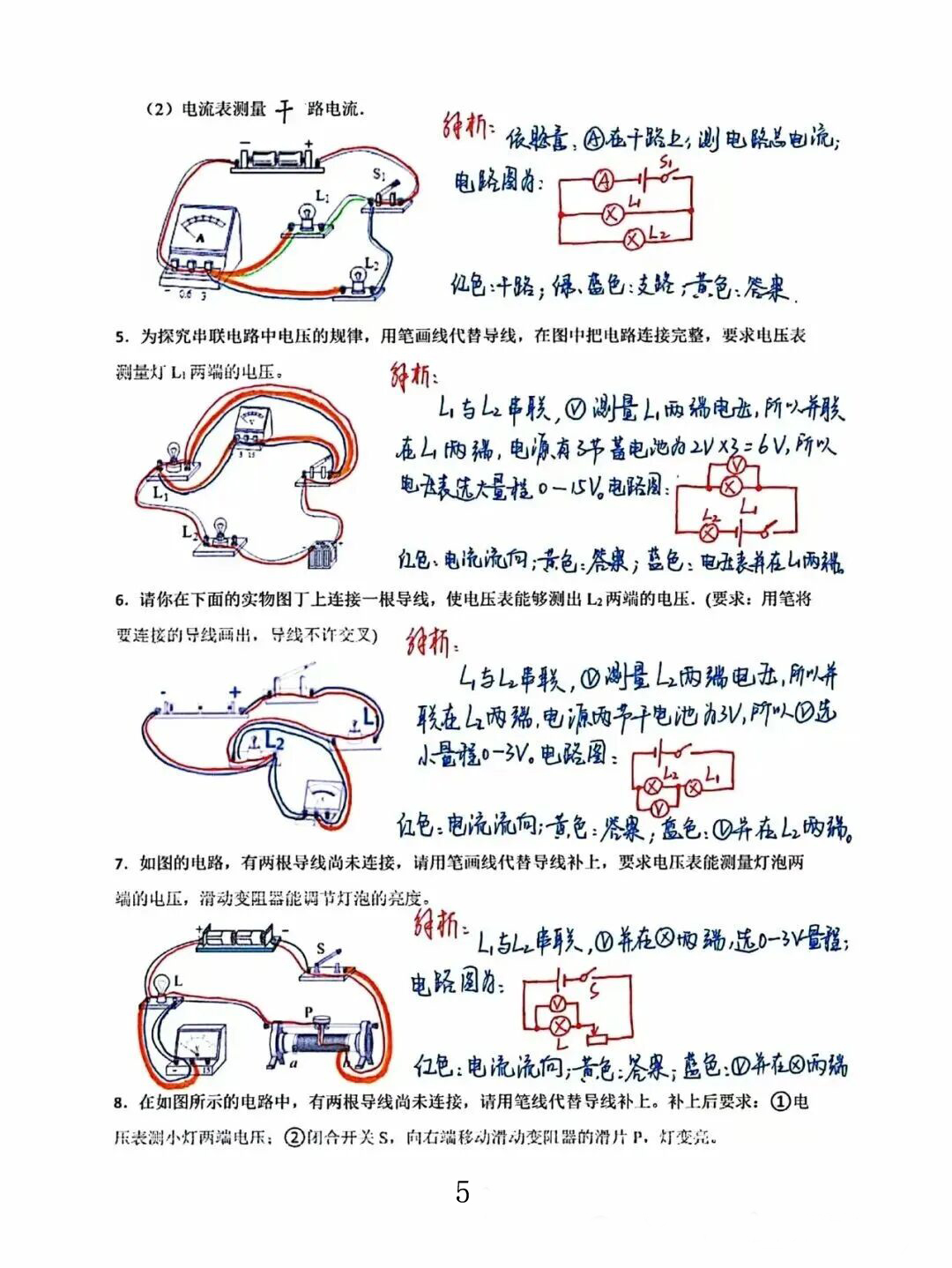

九年级物理：常考电路图作图方法大全，考点都在这里了！

来源：101教育网整理2025-12-24

九年级物理中，电路图作图是期末考、中考的高频考点，也是很多同学的失分重灾区——要么符号画错，要么电路连接逻辑混乱，要么忽略题目隐含条件，明明会做却拿不到满分。

别担心!今天整理了九年级物理常考电路图作图的完整方法，覆盖基础电路绘制、电表接入、滑动变阻器接法、故障分析作图等核心考点，每个方法都配了步骤拆解和易错提醒，帮你精准掌握作图技巧，轻松拿下这类题型!
